Как рамка измеряет габариты: лазеры, погрешности, спорные замеры
Между проездом под стальной аркой и постановлением на сотни тысяч рублей стоит один документ — акт результатов измерения. Чтобы спорить с ним предметно, надо понимать, чем и как рамка меряет машину в потоке и где у неё «слепые зоны». Разбираем устройство АПВГК инженерно и без мистики про «умные лазеры».

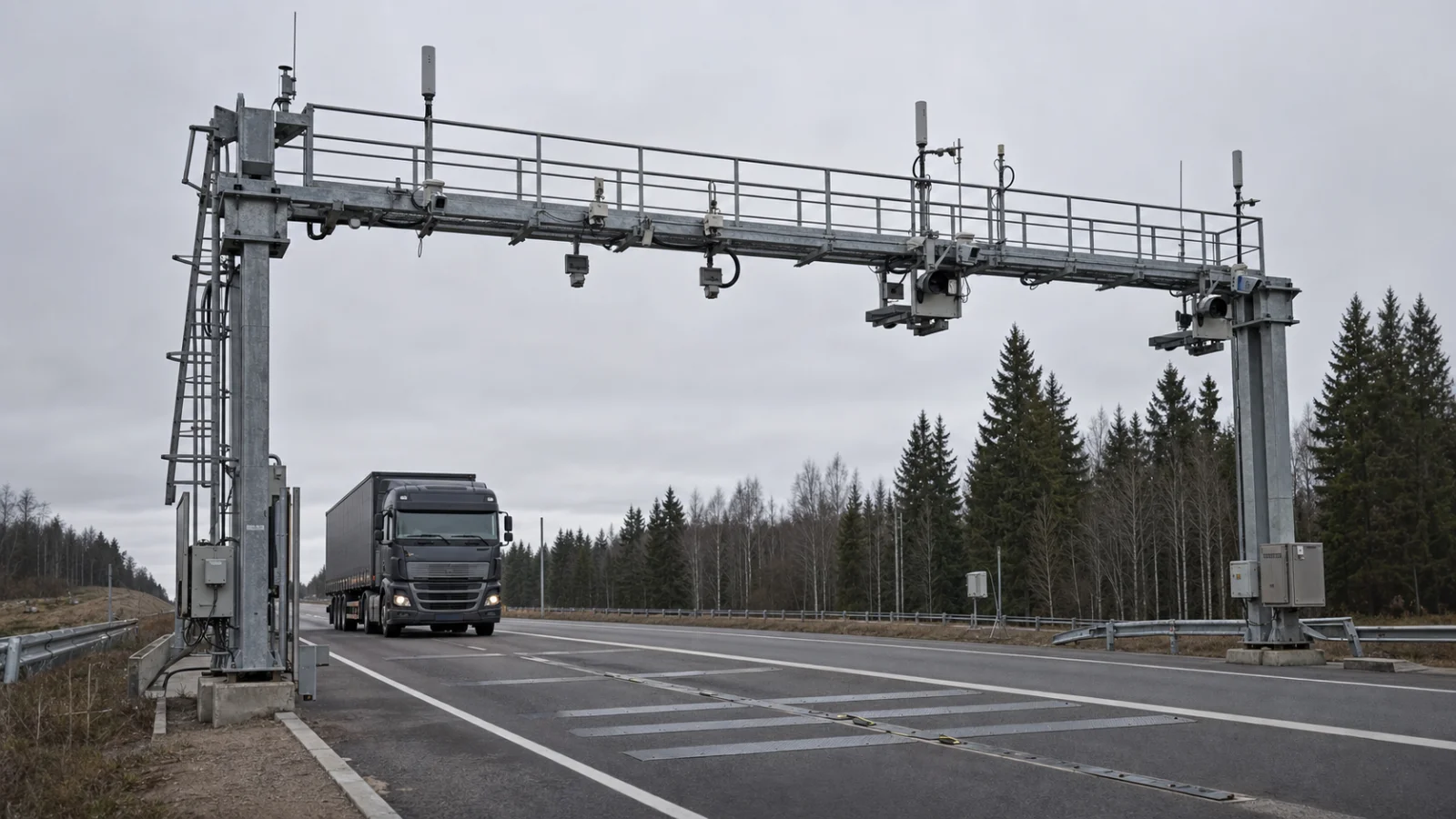

АПВГК — автоматический пункт весогабаритного контроля: рамка с лазерными сканерами и камерами плюс датчики в дорожном полотне, измеряющие ТС в движении (технология WIM). Габариты он определяет с паспортной погрешностью — от ±35 мм по высоте и ширине до ±0,5 м по длине; эта погрешность обязана вычитаться из замера в акте. На кону штраф собственнику до 600 000 ₽, на жалобу — 10 дней. Ошибка в замере, поверке или участке лишает постановление силы.
Актуально на июль 2026
Что такое АПВГК и как он устроен?
АПВГК — это автоматический пункт весогабаритного контроля, работающий без инспектора и без остановки машины. Он измеряет параметры ТС прямо в транспортном потоке по технологии WIM (weigh-in-motion — «взвешивание в движении»). Постановление по его данным выносится в отношении собственника (владельца) ТС по ст. 2.6.1 КоАП — без протокола и без участия водителя на месте.
Конструктивно комплекс состоит из трёх групп узлов:
- Датчики в дорожном полотне — пьезоэлектрические или другие весоизмерительные модули, вмонтированные в полосу; они фиксируют осевые нагрузки и массу на ходу
- Габаритная рамка с лазерными сканерами — измеряет силуэт машины: высоту, ширину и длину по крайним точкам ТС с грузом
- Камеры фотофиксации — распознают государственный номер и делают снимки проезда, привязывая измерение к конкретной машине
Юридически измерение выполняет конкретный АПВГК как средство измерений утверждённого типа — с собственным описанием типа, заводским номером и методикой поверки. Термин АСВГК (автоматизированная система весогабаритного контроля) описывает сеть таких пунктов и платформу обработки данных; в быту их смешивают, но отвечает за цифру в акте именно отдельный комплекс. Как штрафуют по данным автоматики, разобрано на странице штрафов с камеры за негабарит.
Как рамка измеряет каждый габарит?
Габаритные сканеры «просвечивают» проезжающую машину поперёк и вдоль, собирая её объёмный силуэт. Каждый параметр считается по своей логике, и у каждого — своя устойчивость к ошибкам:
- Высота — по верхней крайней точке силуэта. Сюда попадает всё, что реально выше кабины: стрела, тент «домиком», ковш, антенна
- Ширина — по крайним боковым точкам. Ошибку дают развёрнутое навесное, раздутый ветром тент, зеркала и незакреплённый край груза
- Длина — по переднему и заднему габаритам. Самый капризный параметр: тень, брызговики, сцепка и близко идущая машина искажают результат
- Межосевые расстояния — для отнесения осей к группам и расчёта нагрузок; влияют на «тяжеловесную» часть, а не на габариты
Ключевой принцип: рамка измеряет то, что видит в конкретный момент проезда, а не «паспорт» машины. Поэтому первый вопрос по спорному замеру — что именно сканер принял за крайнюю точку.
АПВГК измеряет и массу с осевыми нагрузками — но это тяжеловесная тема, отдельная от габаритов. Здесь мы разбираем только высоту, ширину и длину: именно на них строится негабаритный штраф по «сантиметровым» частям ст. 12.21.1.
Сколько рамка вправе ошибаться: погрешности
АПВГК — средство измерений, а у любого средства измерений есть паспортные пределы допускаемой погрешности, зафиксированные в описании типа. Это не «примерно», а юридически значимая величина: измеренное значение без учёта погрешности неполноценно. Ниже — пределы двух самых массовых типов комплексов.
| Параметр | АПВГК № 78780-20 | СВК-2-РВС |
|---|---|---|
| Высота | ±35 мм | ±0,06 м (±6 см) |
| Ширина | ±35 мм | ±0,1 м (±10 см) |
| Длина | ±500 мм (±0,5 м) | ±0,6 м |
| Межосевое расстояние | ±25 мм | ±0,03 м |
| Полная масса | ±5% (св. 20 км/ч) | ±5% |
| Нагрузка на ось | ±10% (св. 20 км/ч) | ±10% |
Правило, которое переигрывает большинство «пограничных» дел: погрешность обязана быть вычтена из измеренного значения ещё при формировании акта — в нём указываются результаты с учётом погрешности. По длине это ±0,5–0,6 м, по ширине у регионального СВК-2-РВС — ±10 см. Замер 2,74 м по ширине после вычета 10 см — это 2,64 м, превышение 9 см вместо 19; замер длины 20,8 м минус 0,5 м — уже 20,3 м. Как это превращается в деньги, показано на страницах штрафов по ширине и по длине. Для конкретного дела всегда берут описание типа именно того комплекса, что стоит в акте.
Требования к участку под рамкой
Даже исправная и поверенная рамка меряет корректно только на пригодном участке дороги. Порядок весогабаритного контроля (приказ Минтранса № 348) задаёт жёсткую зону нормирования вокруг комплекса:
Пригодность участка владелец дороги обязан подтверждать инструментальным контролем не реже одного раза в 3 месяца, оформляя результат актом. Отдельно — тестовый режим: каждый новый АПВГК первые 3 месяца работает «вхолостую», собственникам рассылают информационные письма о превышениях, но штрафы не выносят. Ключевой вывод для защиты: если участок не отвечает требованиям или свежего акта инструментального контроля нет, результаты замера нельзя передавать для вынесения постановления. Полный текст порядка — в приказе Минтранса № 348.
С 01.09.2026 приказ № 348 сменяется приказом Минтранса от 13.04.2026 № 148. Для проездов, зафиксированных до этой даты, применяется порядок, действовавший на момент фиксации, — это важно сверять по дате в акте.
Как проверить поверку рамки во ФГИС «Аршин»?
Поверка — самый сильный и проверяемый довод. По Федеральному закону № 102-ФЗ «Об обеспечении единства измерений» АПВГК должен быть утверждённого типа (ст. 12) и проходить периодическую поверку (ст. 13); интервал поверки — 1 год. Результаты неповеренным средством измерения не могут быть основанием для привлечения к ответственности. С 24.09.2020 юридически значима именно запись во ФГИС «Аршин», а не бумажное свидетельство.
Находим реквизиты комплекса
В акте результатов измерения (или в постановлении) ищем тип средства измерений и заводской номер АПВГК. Типовые регистрации: № 68839-17, № 78780-20, а также СВК-2-РВС, UnicamWIM и другие.
Открываем ФГИС «Аршин»
На публичном портале Росстандарта fgis.gost.ru в разделе результатов поверки ищем запись по типу и заводскому номеру.
Сверяем дату фиксации с поверкой
В карточке видны дата поверки, срок её действия и пригодность прибора. Нет действующей записи на день проезда — и замер юридически ничтожен.
Смотрим описание типа и методику поверки
Там же, в фонде по обеспечению единства измерений, лежат описание типа с пределами погрешностей и методика поверки — документы, по которым пересчитывают замер и проверяют конфигурацию комплекса.
Если конфигурация рамки (диапазон скоростей, скатность осей, набор датчиков) не соответствует описанию типа, показания также оспоримы — это уже нарушение ст. 12 закона № 102-ФЗ.
Когда замер можно оспорить?
Доводы против рамки ранжируются по силе — от того, что легко проверяется и однозначно решает дело, к вспомогательным. В одной жалобе обычно сочетаются два-три основания.
Нет действующей поверки
Самый сильный и проверяемый довод: на дату фиксации во ФГИС «Аршин» нет действующей записи о поверке комплекса — измерение не имеет силы (ст. 13 закона № 102-ФЗ).
Комплекс не соответствует описанию типа
Конфигурация датчиков, диапазон скоростей или скатность не совпадают с описанием типа в реестре средств измерений (ст. 12).
Участок непригоден
Уклоны сверх 10‰/30‰, колейность, кривая радиусом меньше 1000 м в зоне 100/50 м либо отсутствие свежего акта инструментального контроля — данные не должны были передаваться для штрафа.
Погрешность не вычтена
Измеренное значение внесено в акт без вычета паспортной погрешности — после честного пересчёта превышение уходит на ступень ниже или исчезает.
Режим проезда вне диапазона
Замер при скорости или в условиях вне рабочего диапазона комплекса (торможение, затор, перестроение в зоне контроля) — вне условий применения средства измерений.
Тестовый период и информирование
Проезд пришёлся на первые 3 месяца работы рамки либо отсутствовало информирование о контроле — вспомогательные доводы, усиливающие позицию.
Как эти основания выстраиваются в готовую жалобу и куда её подавать — в материале об обжаловании штрафа за негабарит; реальные позиции судов по замерам АПВГК собраны в обзоре судебной практики, а «безштрафная» зона до 10 см разобрана отдельно.
Вопросы про рамку и замер габаритов
Что такое АПВГК простыми словами?
АПВГК — это автоматический пункт весогабаритного контроля: стальная рамка над дорогой с лазерными сканерами и камерами плюс датчики в полотне. Он измеряет габариты, массу и осевые нагрузки машины прямо на ходу, без инспектора и остановки (технология WIM). По его данным выносится постановление в отношении собственника ТС по ст. 2.6.1 КоАП — без протокола. Юридически измерение выполняет конкретный комплекс как средство измерений утверждённого типа со своим заводским номером и поверкой.
Какая погрешность у рамки по габаритам?
По описаниям типа: у комплексов АПВГК рег. № 78780-20 — ±35 мм по высоте и ширине и ±500 мм (±0,5 м) по длине; у массового регионального СВК-2-РВС — ±6 см по высоте, ±10 см по ширине и ±0,6 м по длине. Дополнительно ±5% по массе и ±10% по осевой нагрузке. Погрешность обязана вычитаться из измеренного значения при составлении акта — в нём фиксируются результаты уже с её учётом. По длине и ширине это часто решает исход дела.
Учитывается ли погрешность при расчёте штрафа?
Да, обязана учитываться: порядок весогабаритного контроля (приказ Минтранса № 348) требует вычитать инструментальную погрешность из измеренного значения, и в акте указываются результаты с её учётом. Штраф должен считаться от значения за вычетом погрешности. На практике это нередко нарушается или делается неверно — тогда превышение оказывается завышенным. Проверка этого пункта — первое, что мы делаем по акту: на границе ступеней вычет погрешности меняет сумму на 150 000 ₽ или снимает состав вовсе.
Как проверить, поверена ли рамка?
По записи во ФГИС «Аршин» (fgis.gost.ru) — публичном портале Росстандарта. Нужны тип средства измерений и заводской номер АПВГК из акта или постановления. В карточке видно дату поверки, срок действия и пригодность. Интервал поверки — 1 год (ст. 13 закона № 102-ФЗ). Когда на день фиксации нарушения действующей записи о поверке в реестре не оказалось, штраф на таком замере построить нельзя — это самый сильный и легко проверяемый довод для жалобы.
Какие требования к участку, где стоит рамка?
Участок 100 м до и 50 м после рамки должен быть прямым (радиус кривой не менее 1000 м), с продольным уклоном не более 10‰ и поперечным не более 30‰, без колейности и неровностей сверх нормативных. Владелец дороги обязан подтверждать пригодность инструментальным контролем не реже раза в 3 месяца. Если участок не отвечает нормативам или актуального акта контроля нет, полученные рамкой данные передавать под постановление запрещено — и это самостоятельное основание для отмены.
Что такое тестовый режим АПВГК?
Это первые 3 месяца работы нового комплекса, когда он уже измеряет ТС, но штрафы не выносятся: собственникам рассылают информационные письма о зафиксированных превышениях. Смысл — обкатать оборудование и предупредить перевозчиков. Если постановление вынесено за проезд, пришедшийся на тестовый период рамки, оно неправомерно. Дату запуска комплекса и режим его работы можно запросить у владельца дороги или оператора системы — этот довод особенно полезен для недавно установленных пунктов.
Рамка «склеила» две машины в один автопоезд — так бывает?
Да, на плотном трафике автоматика иногда объединяет две близко идущие машины в один силуэт — и завышает длину или массу. Это дефект измерения: замер не отражает реальный объект. Такое видно по фотоматериалу проезда, который прикладывается к постановлению. Если на снимке две отдельные машины, а в акте — один длинный автопоезд, состав рассыпается. Поэтому при спорной длине мы всегда запрашиваем и разбираем фотофиксацию, а не только цифры акта.
Сколько времени на обжалование замера?
10 дней со дня получения постановления (ст. 30.3 КоАП), госпошлины нет (ч. 5 ст. 30.2). Специального 30-дневного срока для постановлений с камер и рамок не существует — это распространённое заблуждение, 30 дней относятся к сроку льготной оплаты, а не к обжалованию. Пропущенный по уважительной причине срок (например, из-за поздней доставки письма) восстанавливается по ходатайству, которое подаётся вместе с жалобой. Разбор акта на дефекты замера лучше начать сразу — мы делаем это бесплатно.
